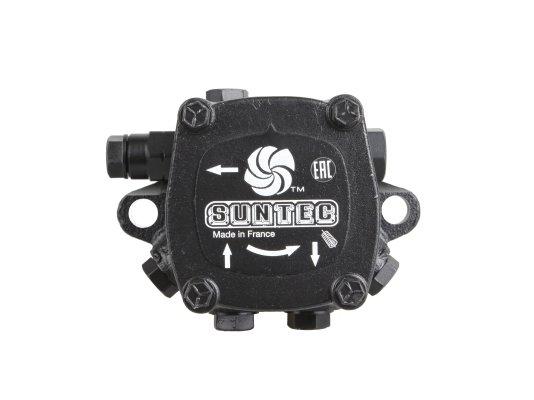

Шестеренчатый насос Suntec AJ V 6 CC 1000 4P предназначен для установки в горелки средней мощности, функционирующие на дизельном топливе и биодизеле. Модель с левосторонним выходом на форсунку входит в серию устройств, снабженных клапаном регулировки давления, выполняющим одновременно функцию запирания. Производительность составляет 248 л/ч при давлении 20 атм. и вязкости 5 сСт.
Особенности
- Насос по умолчанию настроен на подключение в 2-трубную систему. При использовании в составе установки с одной трубой требуется удалить с порта вакуумметра заглушку байпаса, и закрыть обратную линию стальной заглушкой с шайбой.
- Регулировочный клапан выполняет функцию поддержания давления на заданном уровне, в диапазоне 10-20 атмосфер. Заводская настройка – на 12 бар. Для увеличения давления подачи следует повернуть регулировочный винт по часовой стрелке, для уменьшения – в обратную сторону. Клапан также выполняет запорную функцию.
- Конструкцией предусмотрен фильтр с рабочей областью 30 см?. С его помощью горючее очищается от мусора, песка и других механических примесей, продлевая срок службы шестерней. Размер ячеек сетчатой вставки – 120х150 мкм.
- Монтаж насоса в систему осуществляется с помощью фланцевого соединения диаметром 54 мм, в соответствии со стандартом EN225.
- При изготовлении насоса AJ V 6 CC 1000 4P использованы особые уплотнения вала (материал – витон), что позволяет перекачивать как дизтопливо, так и биодизель.
Принцип действия
Приводной вал с номинальной скоростью вращения 2850 об/мин передает крутящий момент зубчатой паре, которая перемещает топливо из ёмкости к клапану, регулирующему давление и затем к форсуночной линии.
Лишнее горючее отправляется обратно: в резервуар в двухтрубных системах или на зубчатый механизм в однотрубных установках.
Преимуществами насоса являются:
- перекачивание ДТ и биодизеля;
- высокая производительность (248 л/ч);
- защита подвижных деталей от износа благодаря встроенному фильтру;
- использование в системах разной конфигурации;
- возможность самостоятельной настройки давления с учетом текущих задач;
- стандартные выходы и порты для КИП, выполненные по ISO 228/1.
Основные атрибуты | |
---|---|
Производитель | Suntec |
Страна производитель | Франция |
Пользовательские характеристики | |
Вид перекачиваемой жидкости | Биодизель и ДТ |
Серия насоса | AJ: регулирующий клапан с функцией запирания |
Производительность при давлении 20 бар и вязкости 5 сСт | 248 л/ч |
Диапазон давления на форсунку C: | от 10-20 до 10-20 Бар |
Метод Установки | Фланцевое ? 54 мм |
Всасывающая и обратная линия | ? дюйма - 6,35мм |
Тип модели | Базовая |
Направление вращения вала (со стороны вала) | C: вращение против часовой стрелки / форсунка слева |
Установка заглушки байпаса | P: заглушка байпаса установлена в обратную линию для двухтрубной системы |
Конструкция вала | Одна полость |
Выход на форсунку | ? дюйма - 3,175мм |
Порт манометра | ? дюйма - 3,175мм |
Порт вакуумметра | ? дюйма - 3,175мм или ? дюйма - 6,35мм |
Функция клапана | Регулировка давления и запирание |
Сетчатый фильтр Открытая область: | 30 см2 |
Сетчатый фильтр Размер отверстия: | 120х150 µм. |
Диаметр Оси (Вала) | 11 мм |
Заглушка байпаса | Устанавливается в порт вакуумметра для двухтрубной системы и снимается ключом-шестигранником размером 4 мм для однотрубной системы |
Заводские установки давления | 12 Бар |
Эксплуатационная вязкость | от 2 до 75 мм2 /с (сСт) |
Температура топлива | от 0 до +60 ?C макс. в насосе |
Давление на входе | 2 бар макс. |
Давление на выходе | 2 бар макс |
Высота всасывания | Макс. 0,45 бар вакуума для предотвращения отделения воздуха от топлива |
Номинальная скорость вращения | 2850 об/мин |
Максимальная скорость вращения | 3600 об/мин |
Вращающий момент | 0.30 Н.м |
Вес | 1.7 кг |
Основные | |
Вес | 1.7 кг |
