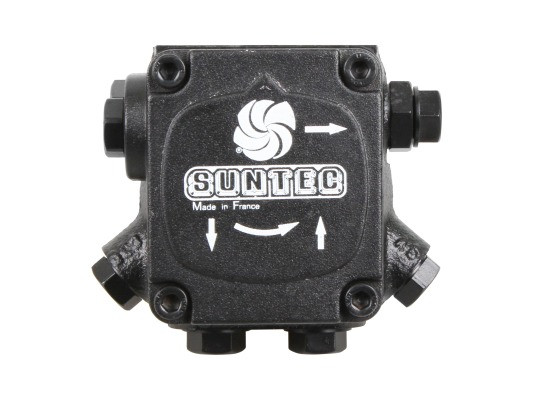

Шестеренчатый насос SUNTEC D 45 B 7388 3P адаптирован для работы с мазутом и высокой температурой топлива (до 90 градусов). Предназначен для установки в состав горелок мощностью не выше 3000 кВт. Модель входит в серию устройств, оснащенных клапаном регулировки давления без запирающей функции. Ее обеспечивает внешний ЭМ клапан (не входит в комплектацию).
Основные характеристики
- Производительность зависит от уровня давления и параметров топлива. Например, при давлении 14 бар и вязкости 20 сСт составляет 44 л/ч.
- Перекачиваемое топливо: ДТ и мазут вязкостью 2-75 сСт. Превышение верхней границы диапазона возможно, если после нагрева горючего его вязкость снизилась до 75 сСт.
- Давление на форсунку регулируется в диапазоне 10-28 атмосфер. Заводская настройка – 14 бар.
Особенности
Насос в заводской сборке готов к монтажу в 2-трубную систему. При отсутствии обратной линии байпасную заглушку следует удалить, закрыв сливное отверстие.
Особенностью этой модели является наличие особой полости на поршне, позволяющей предотвратить нарастание давления при остановке насоса.
Принцип действия
Шестерёнчатый механизм перекачивает жидкое горючее из бака через вмонтированный фильтр с рабочей областью 12 см? к клапану, регулирующему давление. Далее топливо под давлением подается на линию форсунки.
Не задействованная рабочая жидкость отправляется в резервуар в 2-трубных установках или в магистраль всасывания при однотрубной конструкции трубопровода.
Достоинства модели:
- работа с дизтопливом и мазутом вязкостью до 75 сСт;
- удаление фильтром грубых частиц размером от 530 мкм, защита движущихся деталей;
- втулочный способ монтажа, диаметр 32 мм;
- цилиндрическая резьба на выходах и портах измерительных приборов согласно ISO 228/1;
- возможность установки в систему с обратной линией или без неё;
- адаптация для работы с высокой температурой топлива (до 90 градусов);
- оптимальное соотношение габариты/производительность.
Основные атрибуты | |
---|---|
Производитель | Suntec |
Страна производитель | Франция |
Дополнительные характеристики | |
Вид перекачиваемой жидкости | Мазут и ДТ |
Серия насоса | D: pегулировка давления без функции запирания |
Сетчатый фильтр Размер отверстия: | 530 µм. |
Сетчатый фильтр Открытая область: | 12 см2 |
Порт вакуумметра | ? дюйма - 3,175мм или ? дюйма - 6,35мм |
Давление на выходе | 2 бар макс |
Функция клапана | Регулировка давления без функции запирания |
Диаметр Оси (Вала) | 8 мм |
Вес | 1.8 кг |
Выход на форсунку | ? дюйма - 3,175мм |
Вращающий момент | 0.1 Н.м |
Порт манометра | ? дюйма - 3,175мм |
Заглушка байпаса | Устанавливается в порт вакуумметра для двухтрубной системы и снимается ключом-шестигранником размером 4 мм для однотрубной системы |
Эксплуатационная вязкость | от 2 до 75 мм2 /с (сСт) |
Давление на входе | 2 бар макс. |
Диапазон давления на форсунку | от 10 до 28 Бар |
Заводские установки давления | 14 Бар |
Всасывающая и обратная линия | ? дюйма - 6,35мм |
Направление вращения вала (со стороны вала) | B: вращение по часовой стрелке / форсунка слева |
Максимальная скорость вращения | 3600 об/мин |
Установка заглушки байпаса | P: заглушка байпаса установлена в обратную линию для двухтрубной системы |
Температура топлива | от 0 до +90 ?C макс. в насосе |
Высота всасывания | Макс. 0,45 бар вакуума для предотвращения отделения воздуха от топлива |
Номинальная скорость вращения | 2850 об/мин |
Метод Установки | Втулочное ? 32 мм |
Производительность при давлении 14 бар и вязкости 75 сСт | 49 л/час |
Конструкция вала | Одна полость |
Тип модели | Базовая |
Производительность при давлении 14 бар и вязкости 20 сСт | 44 л/час |
- Цена: Цену уточняйте
