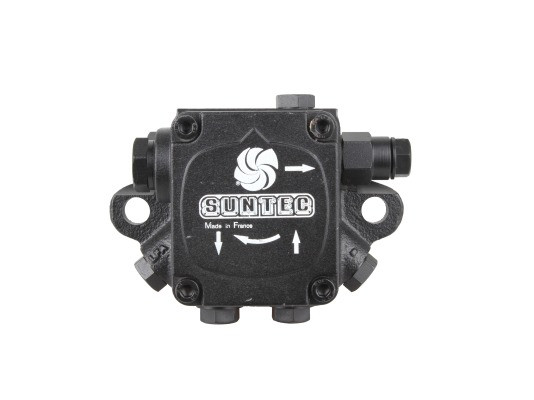

Шестеренчатый насос SUNTEC D 45 C 7281 3P разработан для подачи в среднемощные горелки дизтоплива и мазута вязкостью до 75 сСт. Конструкция повышенной надежности может работать с горючим, нагретым до температуры 90 градусов. Устройство содержит регулирующий давление клапан без запорной функции. Ее обеспечивает внешний электромагнитный клапан, который приобретается дополнительно.
Основные характеристики
- Производительность насоса зависит от давления в системе и вязкости перекачиваемого топлива. Например, при давлении 14 атм. и вязкости рабочей жидкости 20 сСт составляет 44 л/ч.
- Базовая настройка давления подачи – 14 атм. С помощью регулятора можно изменить параметр в пределах 10-28 бар.
- Максимальный вакуум – 0,45 атмосфер для исключения отделения воздуха от горючего.
Особенности
Модель отличается наличием специальной полости на поршне, которая позволяет избежать повышения давления при остановке насоса.
По умолчанию конструкция настроена на 2-трубное подключение. При использовании насоса в системах с одной трубой (без обратной линии) следует выкрутить байпасную заглушку и на ее место смонтировать стальную, закрыв отверстие слива.
В состав устройства входит сетчатый фильтр, препятствующий прохождению внутрь агрегата механических частиц размером от 530 мкм, способных вызвать аварийный сбой.
Принцип действия
Зубчатая пара, вращаясь против часовой стрелки, всасывает топливо из ёмкости и перемещает к регулировочному клапану, после которого горючее подаётся на форсунку под заданным давлением.
Неизрасходованная рабочая жидкость сливается в бак или отправляется обратно на всасывание, в зависимости от конфигурации системы (2-трубное или 1-трубное подключение).
Достоинства модели:
- перекачивание дизтоплива и мазута вязкостью до 75 сСт;
- стандартный монтаж с помощью фланцевого соединения диаметром 54 мм;
- предварительная очистка топлива от грубых частиц;
- резьбовые выходы и порты для подключения КИП, соответствующие ISO 228/1;
- стабильная работа с топливом, температура которого достигает 90 градусов;
- оптимальное соотношение размеры/производительность.
В нашем интернет-магазине можно купить насос SUNTEC D 45 C 7281 3P и другое надежное оснащение для комплектации систем отопления по доступной цене. Оборудование адаптировано к установке в горелки большинства брендов, включая Lamborghini, Baltur, Weishaupt, Cib Unigas и др.
Основные атрибуты | |
---|---|
Производитель | Suntec |
Страна производитель | Франция |
Дополнительные характеристики | |
Вид перекачиваемой жидкости | Мазут и ДТ |
Серия насоса | D: pегулировка давления без функции запирания |
Сетчатый фильтр Размер отверстия: | 530 µм. |
Сетчатый фильтр Открытая область: | 12 см2 |
Порт вакуумметра | ? дюйма - 3,175мм или ? дюйма - 6,35мм |
Давление на выходе | 2 бар макс |
Функция клапана | Регулировка давления без функции запирания |
Диаметр Оси (Вала) | 8 мм |
Вес | 1.8 кг |
Выход на форсунку | ? дюйма - 3,175мм |
Вращающий момент | 0.1 Н.м |
Порт манометра | ? дюйма - 3,175мм |
Заглушка байпаса | Устанавливается в порт вакуумметра для двухтрубной системы и снимается ключом-шестигранником размером 4 мм для однотрубной системы |
Эксплуатационная вязкость | от 2 до 75 мм2 /с (сСт) |
Давление на входе | 2 бар макс. |
Диапазон давления на форсунку | от 10 до 28 Бар |
Заводские установки давления | 14 Бар |
Всасывающая и обратная линия | ? дюйма - 6,35мм |
Направление вращения вала (со стороны вала) | C: вращение против часовой стрелки / форсунка слева |
Максимальная скорость вращения | 3600 об/мин |
Установка заглушки байпаса | P: заглушка байпаса установлена в обратную линию для двухтрубной системы |
Температура топлива | от 0 до +90 ?C макс. в насосе |
Высота всасывания | Макс. 0,45 бар вакуума для предотвращения отделения воздуха от топлива |
Номинальная скорость вращения | 2850 об/мин |
Метод Установки | Фланцевое ? 54 мм |
Производительность при давлении 14 бар и вязкости 75 сСт | 49 л/час |
Конструкция вала | Одна полость |
Тип модели | Базовая |
Производительность при давлении 14 бар и вязкости 20 сСт | 44 л/час |
- Цена: Цену уточняйте
