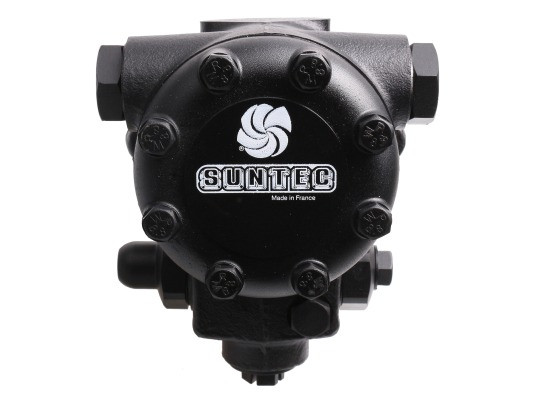

Насос топливный Suntec J 7 CCC 1001 4P

Высокопроизводительный насос шестерёнчатого типа J 7 CCC 1001 4P применяется для перекачки и нагнетания дизтоплива и жидкого топлива средней вязкости к форсуночной линии отопительной горелки. Входит в линейку устройств с клапаном регулировки давления и запирающей функцией. Базовая модель может устанавливаться в однотрубную и двухтрубную систему с эксплуатационной вязкостью жидкости до 75 сСт.

Конструктивные особенности

Рабочие шестерни при вращении против часовой стрелки вытягивают топливо из резервуара и перемещают его к регулирующему клапану, а затем под давлением – на линию форсунки.

Зубчатый механизм защищен от воздействия абразивных частиц, содержащихся в топливе, с помощью встроенного фильтра со степенью очистки 170 мкм.

Модель имеет выход на линию форсунки с левой стороны и цилиндрическую соединительную резьбу согласно ISO 228/1.

Регулирующий давление клапан одновременно выполняет функцию запирания. Помимо него в линию, в основном, устанавливается внешний электромагнитный клапан с запорной функцией, приобретаемый отдельно.

Невостребованное горючее проходит через сливное отверстие в бак или отправляется обратно на зубья шестерней, в зависимости от схемы подключения трубопровода. При формировании 1-трубной конструкции заглушка байпаса удаляется, отверстие полностью перекрывается.

Основные характеристики

Давление подачи топлива на форсунку – 10-21 атм. Насос в базовом исполнении настроен на 12 бар.

Производительность – 287 л/час при давлении 20 атмосфер и вязкости 5 сСт.

Достоинства:

• высокая производительность (287 л/час);
• запирающая функция клапана;
• широкий диапазон кинематической вязкости перекачиваемой жидкости;
• плавная регулировка давления;
• соединительные отверстия с резьбой, соответствующей ISO 228/1;
• интегрированный в конструкцию фильтр;
• стандартная посадка, норматив EN 225 (фланцевый монтаж, диаметр соединения 54 мм).
