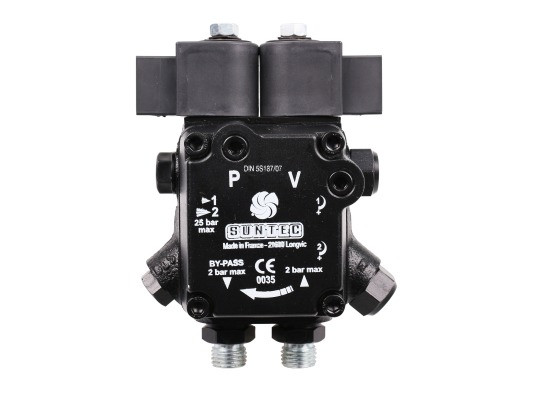

Насос для горелок Suntec AT3 V 45 C 9658 4P

99 990 ₸
- В наличии
- Код: 2304
Топливный насос Suntec AT3 V 45 C 9658 4P заменяет модель AT3 45 C 9558 4P 0500
Жидкотопливный двухрежимный насос AT3 V 45 C 9658 4P снабжен двумя электромагнитными клапанами с функцией запирания. Конструкция имеет специальное соединительное отверстие на крышке для подключения манометра, определяющего давление в форсунке в режиме высокого давления и сброса в режиме низкого давления.
Назначение
Насос применяется для оснащения отопительных горелок, сжигающих не только дизельное топливо, но и экологически чистое горючее — биодизель. Этому способствуют уплотнители из специального материала (витона), используемые в конструкции.
Особенности и характеристики
- Благодаря стандартному втулочному соединению диаметром 32 мм (EN 225) модель может устанавливаться на дизельные горелки многих производителей, например Lamborghini, Baltur, Weishaupt, Ecoflam, Cib Unigas, Riello, Elco и других.
- Насос имеет левосторонний выход на форсунку. Вращение приводного вала – против часовой стрелки (маркировка «С»).
- Производительность составляет 46 л/ч при давлении топлива 11 бар и вязкости 5 сСт.
- Топливопровод обратной линии при использовании двухтрубной системы предотвращает появление воздушных пробок, выводит их одновременно с горючим в резервуар.
- Максимальный вакуум – 0,45 бар для исключения случаев отделения воздуха от топлива.
- Основным рабочим органом является зубчатая пара, находящихся в зацеплении между собой шестерней, и приводимая в движение валом электродвигателя. Рабочая жидкость всасывается из резервуара, очищается фильтром-сеткой от инородных включений размером от 150 мкм и под давлением поступает на золотниковые клапаны.
- Настройка режимов давления осуществляется отдельно для каждого золотника путем вращения регулировочных винтов по часовой или против часовой стрелки.
- Отсечной электромагнитный клапан на нагнетательной линии избавляет от необходимости монтажа внешнего обратного клапана.
Достоинствами являются:
- два режима давления подачи топлива, управление которыми может осуществляться автоматически;
- незначительное энергопотребление;
- стандартная резьба на портах и выходах;
- возможность установки в одно- или двухтрубные системы;
- предварительная очистка топлива;
- встроенный отсечной электромагнитный клапан.
На сайте компании «АНКАС», официального представителя SUNTEC в России, можно купить топливный насос для горелки AT3 V 45 C 9658 4P и другие комплектующие для систем отопления по демократичной цене. Все оборудование, представленное к продаже, испытано, соответствует требованиям безопасности и надежности, поставляется с инструкцией по эксплуатации и гарантией завода-изготовителя.
Файлы и инструкции
Основные атрибуты | |
---|---|
Производитель | Suntec |
Страна производитель | Франция |
Пользовательские характеристики | |
Вид перекачиваемой жидкости | Биодизель и ДТ |
Серия насоса | AT3: два режима работы (1 форсунка / 2 режима давления), со встроенным электромагнитным клапаном в линии |
Производительность при давлении 11 бар и вязкости 5 сСт | 46 л/ч |
Производительность для 2-ой ступени при давлении 11 бар и вязкости 5 сСт | 31 л/ч |
Диапазон давления на форсунку | от 8 до 25 Бар |
Метод Установки | Втулочное ? 32 мм |
Всасывающая и обратная линия | ? дюйма NPTF(коническая резьба) - 6,35мм |
Тип модели | 2 ступенчатая с электромагнитным клапаном |
Направление вращения вала (со стороны вала) | C: вращение против часовой стрелки / форсунка слева |
Установка заглушки байпаса | P: заглушка байпаса установлена в обратную линию для двухтрубной системы |
Конструкция вала | Одна полость |
Выход на форсунку | ? дюйма - 3,175мм |
Порт манометра | ? дюйма - 3,175мм |
Порт вакуумметра | ? дюйма - 3,175мм |
Функция клапана | Регулировка давления |
Сетчатый фильтр Открытая область: | 6 см2 |
Сетчатый фильтр Размер отверстия: | 150 µм. |
Диаметр Оси (Вала) | 8 мм |
Заглушка байпаса | Устанавливается в обратную линию для двухтрубной системы и снимается ключом-шестигранником размером 4 мм для однотрубной системы |
Заводские установки для низкого давления | 9 Бар |
Заводские установки для высокого давления | 22 Бар |
Эксплуатационная вязкость | от 2 до 12 мм2 /с (сСт) |
Температура топлива | от 0 до +60 ?C макс. в насосе |
Максимальное давление электромагнитного клапана | 25 Бар |
Давление на входе | 2 бар макс. |
Давление на выходе | 2 бар макс |
Высота всасывания | Макс. 0,45 бар вакуума для предотвращения отделения воздуха от топлива |
Номинальная скорость вращения | 2850 об/мин |
Максимальная скорость вращения | 3600 об/мин |
Вращающий момент | 0.10 Н.м |
Напряжение электромагнитного клапана | 220-240 или 110-120 или 24 В |
Потребление электромагнитного клапана | 9 Вт |
Класс защиты | IP 54 |
Вес | 1.3 кг |
Основные | |
Вес | 1.3 кг |
