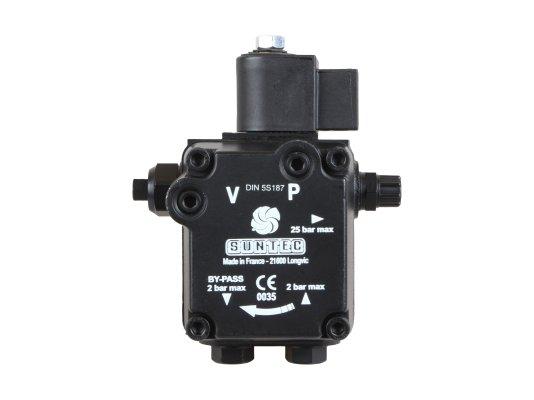

Топливный насос Suntec ALE V 30 C 9300 4P 0700 R

54 945 ₸
- В наличии
- Код: 2254
Заменяет модели насосов ALE V 30 C 9300 4P 0500 R и ALE 30 C 9336 4P 0500 R
Одноступенчатый насос ALE V 30 C 9300 4P 0700 R снабжён электромагнитным клапаном с запирающей функцией и встроенным обратным клапаном для сброса давления в форсуночной линии. Модель имеет универсальное назначение – перекачивает дизтопливо и биодизель вязкостью 2-12 сСт.
Особенности
Основным исполнительным узлом является пара шестерней, вращающихся против часовой стрелки с номинальной скоростью 2850 оборотов в минуту. Зубчатый механизм выкачивает из бака топливо и пропускает его через фильтр-сетку, а далее через отсечной ЭМ клапан отправляет на форсунку.
Давление подачи можно отрегулировать в пределах 8-15 атмосфер. Заводская настройка – 9 бар.
Излишки горючего возвращаются через регулирующий давление клапан в бак при 2-трубном подключении или на всасывание – в системе с одной трубой.
При изготовлении конструкции использованы уплотнения вала из витона, что позволяет работать с двумя видами топлива: ДТ и биодизелем.
Важно! Для максимальной защиты форсунок от поломки и повреждений рекомендуется встраивать в напорную линию фильтр тонкой очистки.
Основные характеристики
Производительность составляет 40 л/ч при давлении нагнетания 11 атм. и вязкости 5 сСт.
Насос интегрируется в систему с помощью втулочного соединения диаметром 32 мм.
Давление открытия перепускного клапана – 3,5 атмосфер.
Выход на форсунку размещен с левой стороны.
Ключевыми преимуществами являются:
- функция блокировки и сброса давления;
- работа с дизтопливом и биодизелем;
- разборный фильтр для удаления мелкого мусора и примесей;
- настройка давления подачи топлива;
- стандартные резьбовые порты для КИП согласно ISO 228/1;
- автоматический отвод воздуха в 2-трубной системе благодаря специальной полости на поршне.
Оборудование французского бренда, благодаря использованию высокотехнологичных линий и современных разработок, отличается надежностью и бесперебойной работой долгие годы.
Основные атрибуты | |
---|---|
Производитель | Suntec |
Страна производитель | Франция |
Пользовательские характеристики | |
Вид перекачиваемой жидкости | Биодизель и ДТ |
Серия насоса | ALE: блокирующий электромагнитный клапан с запорной функцией и устройством сброса давления в линии форсунки |
Производительность при давлении 11 бар и вязкости 5 сСт | 40 л/ч |
Диапазон давления на форсунку | от 8 до 15 Бар |
Метод Установки | Втулочное ? 32 мм |
Всасывающая и обратная линия | ? дюйма NPTF(коническая резьба) - 6,35мм |
Тип модели | 1 ступенчатая с электромагнитным клапаном |
Направление вращения вала (со стороны вала) | C: вращение против часовой стрелки / форсунка слева |
Установка заглушки байпаса | P: заглушка байпаса установлена в обратную линию для двухтрубной системы |
Конструкция вала | Одна полость |
Выход на форсунку | ? дюйма - 3,175мм |
Порт манометра | ? дюйма - 3,175мм |
Порт вакуумметра | ? дюйма - 3,175мм |
Функция клапана | Регулировка давления |
Сетчатый фильтр Открытая область: | 6 см2 |
Сетчатый фильтр Размер отверстия: | 150 µм. |
Диаметр Оси (Вала) | 8 мм |
Заглушка байпаса | Устанавливается в обратную линию для двухтрубной системы и снимается ключом-шестигранником размером 4 мм для однотрубной системы |
Заводские установки давления | 9 Бар |
Эксплуатационная вязкость | от 2 до 12 мм2 /с (сСт) |
Температура топлива | от 0 до +60 ?C макс. в насосе |
Максимальное давление электромагнитного клапана | 15 Бар |
Давление на входе | 2 бар макс. |
Давление на выходе | 2 бар макс |
Высота всасывания | Макс. 0,45 бар вакуума для предотвращения отделения воздуха от топлива |
Номинальная скорость вращения | 2850 об/мин |
Максимальная скорость вращения | 3600 об/мин |
Вращающий момент | 0.10 Н.м |
Напряжение электромагнитного клапана | 220-240 или 110-120 или 24 В |
Потребление электромагнитного клапана | 9 Вт |
Давление открытия перепускного клапана | 3.5 Бар |
Класс защиты | IP 41 |
Вес | 1.1 кг |
Основные | |
Вес | 1.1 кг |
