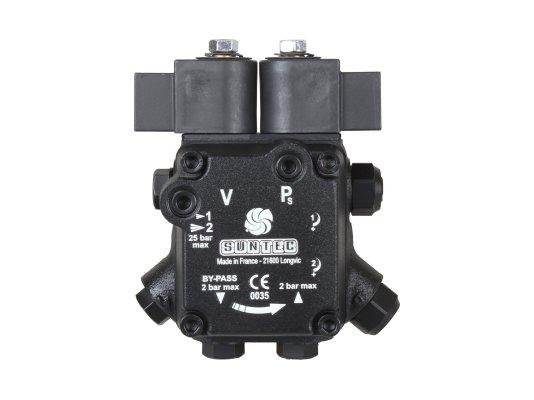

Топливный насос Suntec AT3 V 55 A 9618 4P 0500

95 500 ₸
- В наличии
- Код: 2243
Насос Suntec AT3 V 55 A 9618 4P 0500 является полным модели AT3 55 A 9508 4P 0500.
Шестерёнчатый жидкотопливный насос AT3 V 55 A 9618 4P 0500 снабжен двумя электромагнитными клапанами, функционирует в двух режимах давления. Модель имеет специальное исполнение, позволяющее работать с биодизелем и дизтопливом. Производительность составляет 62 л/ч при давлении 11 атмосфер. Конструкция с правосторонним выходом на форсунку.
Особенности
Насос серии АТ3 оснащен специальным выходом для измерения давления в форсунке только на второй ступени нагнетания.
Благодаря особому уплотнению вала из витона агрегат может эксплуатироваться не только для перекачивания ДТ, но и экологически чистого горючего – биодизеля.
Главным рабочим механизмом выступает зубчатая пара. Ведущая шестерня посажена на приводной вал, вращается по часовой стрелке. Она находится в постоянном зацеплении с ведомым колесом. При вращении шестерёнчатый механизм засасывает горючее из резервуара, пропускает через фильтр грубой очистки и далее выталкивает на золотниковые клапаны.
Золотники выполняют роль ограничителей давления подаваемого топлива. Настройка каждого клапана выполняется раздельно с помощью винтов, для первой ступени в диапазоне 8-15 бар, для второй – 12-25 атмосфер.
«Нормально открытый» ЭМ клапан байпаса осуществляет переключение между низким и высоким давлением.
Горючее, не поступившее на линию форсунки, возвращается в ёмкость или на всасывание (в зависимости от конфигурации системы).
Отсечной ЭМ клапан перекрывает подачу перекачиваемой жидкости на форсунку.
Преимуществами являются:
- возможность перекачивания дизтоплива и биодизеля;
- 2 режима давления;
- широкий диапазон настройки – от 8 до 25 атм.;
- возможность регулировки без отключения отопительного оборудования;
- стандартные отверстия для измерительных приборов и монтажа в линию;
- предварительная фильтрация топлива;
- автоматическое переключение ступеней.
Компания «АНКАС» предлагает купить топливный насос для горелки AT3 V 55 A 9618 4P 0500 и другие комплектующие для оснащения отопительных систем по доступной цене. Насосы ведущего производителя SUNTEC рассчитаны на бессбойное функционирование и интенсивные нагрузки. При производстве оборудования использованы современные решения и новейшая техническая база.
Файлы и инструкции
Основные атрибуты | |
---|---|
Производитель | Suntec |
Страна производитель | Франция |
Пользовательские характеристики | |
Вид перекачиваемой жидкости | Биодизель и ДТ |
Серия насоса | AT3: два режима работы (1 форсунка / 2 режима давления), со встроенным электромагнитным клапаном в линии |
Производительность при давлении 11 бар и вязкости 5 сСт | 62 л/ч |
Производительность для 2-ой ступени при давлении 11 бар и вязкости 5 сСт | 47 л/ч |
Диапазон давления на форсунку | от 8 до 25 Бар |
Метод Установки | Втулочное ? 32 мм |
Всасывающая и обратная линия | ? дюйма NPTF(коническая резьба) - 6,35мм |
Тип модели | 2 ступенчатая с электромагнитным клапаном |
Направление вращения вала (со стороны вала) | A: вращение по часовой стрелке / форсунка справа |
Установка заглушки байпаса | P: заглушка байпаса установлена в обратную линию для двухтрубной системы |
Конструкция вала | Одна полость |
Выход на форсунку | ? дюйма - 3,175мм |
Порт манометра | ? дюйма - 3,175мм |
Порт вакуумметра | ? дюйма - 3,175мм |
Функция клапана | Регулировка давления |
Сетчатый фильтр Открытая область: | 6 см2 |
Сетчатый фильтр Размер отверстия: | 150 µм. |
Диаметр Оси (Вала) | 8 мм |
Заглушка байпаса | Устанавливается в обратную линию для двухтрубной системы и снимается ключом-шестигранником размером 4 мм для однотрубной системы |
Заводские установки для низкого давления | 9 Бар |
Заводские установки для высокого давления | 22 Бар |
Эксплуатационная вязкость | от 2 до 12 мм2 /с (сСт) |
Температура топлива | от 0 до +60 ?C макс. в насосе |
Максимальное давление электромагнитного клапана | 25 Бар |
Давление на входе | 2 бар макс. |
Давление на выходе | 2 бар макс |
Высота всасывания | Макс. 0,45 бар вакуума для предотвращения отделения воздуха от топлива |
Номинальная скорость вращения | 2850 об/мин |
Максимальная скорость вращения | 3600 об/мин |
Вращающий момент | 0.10 Н.м |
Напряжение электромагнитного клапана | 220-240 или 110-120 или 24 В |
Потребление электромагнитного клапана | 9 Вт |
Класс защиты | IP 54 |
Вес | 1.3 кг |
Основные | |
Вес | 1.3 кг |
