Описание товара

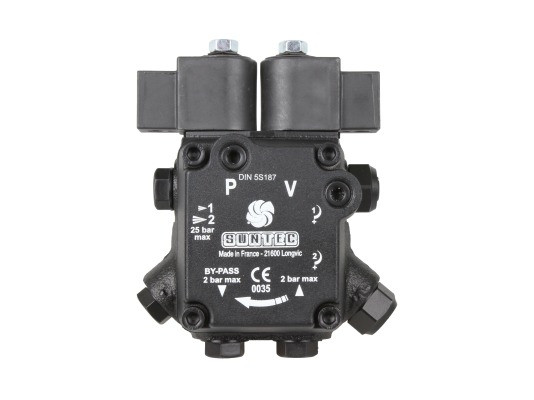

Шестеренчатый насос AT2 45 D K 9584 4P 0500(1) предназначен для подачи в горелки дизельного топлива и керосина вязкостью не более 12 сСт. Функционирует в двух режимах давления. Электромагнитные и золотниковые клапаны в конструкции отвечают за параметры работы оборудования.
Особенности
- Основным рабочим узлом является зубчатая пара, которая всасывает горючее из бака и направляет его на линию форсунки через отсечной ЭМ клапан. Предварительно топливо подвергается очистке встроенным фильтром с сеткой на 150 мкм, удерживающей песок, ржавчину и другие механические включения.
- Пара золотниковых клапанов предназначена для регулирования давления подачи ДТ/керосина. Винты на торцах позволяют задавать необходимые параметры. Электромагнитный вентиль клапан байпаса переключает режимы давления, а отсечной клапан закрывает подачу топлива к форсунке.
- Насос в заводском исполнении предназначен для встраивания в двухтрубный контур. При монтаже в систему с одной трубой требуется закрытие обратной линии. Для этого удаляется байпасная заглушка и устанавливается стальная.
- При создании конструкции использованы специальные уплотнения вала, изготовленные из витона.
Преимущества модели:
- простая настройка каждого режима работы;
- подача топлива под давлением 8-25 бар;
- возможность подключения контрольно-измерительных приборов;
- надежная пылевлагозащита – IP54;
- универсальное назначение (для керосина и ДТ);
- автоматическое или ручное управление.
Модель подходит для большинства горелок ведущих производителей.
Основные атрибуты | |
---|---|
Производитель | Suntec |
Страна производитель | Франция |
Дополнительные характеристики | |
Вид перекачиваемой жидкости | Керосин и ДТ |
Серия насоса | AT2: два режима работы (1 форсунка / 2 режима давления), со встроенным электромагнитным клапаном в линии |
Сетчатый фильтр Размер отверстия: | 150 µм. |
Максимальное давление электромагнитного клапана | 25 Бар |
Сетчатый фильтр Открытая область: | 6 см2 |
Порт вакуумметра | ? дюйма - 3,175мм |
Давление на выходе | 2 бар макс |
Функция клапана | Регулировка давления |
Диаметр Оси (Вала) | 8 мм |
Вес | 1.3 кг |
Выход на форсунку | ? дюйма - 3,175мм |
Вращающий момент | 0.10 Н.м |
Производительность при давлении 11 бар и вязкости 5 сСт | 46 л/ч |
Порт манометра | ? дюйма - 3,175мм |
Производительность при давлении 11 бар и вязкости 1,8 сСт для Керосина | 46 л/ч |
Заглушка байпаса | Устанавливается в обратную линию для двухтрубной системы и снимается ключом-шестигранником размером 4 мм для однотрубной системы |
Эксплуатационная вязкость | от 1 до 12 мм2 /с (сСт) |
Давление на входе | 2 бар макс. |
Диапазон давления на форсунку | от 8 до 25 Бар |
Всасывающая и обратная линия | ? дюйма NPTF(коническая резьба) - 6,35мм |
Направление вращения вала (со стороны вала) | D: вращение против часовой стрелки / форсунка справа |
Максимальная скорость вращения | 3600 об/мин |
Установка заглушки байпаса | P: заглушка байпаса установлена в обратную линию для двухтрубной системы |
Производительность для 2-ой ступени при давлении 11 бар и вязкости 5 сСт | 31 л/ч |
Температура топлива | от 0 до +60 ?C макс. в насосе |
Высота всасывания | Макс. 0,45 бар вакуума для предотвращения отделения воздуха от топлива |
Потребление электромагнитного клапана | 9 Вт |
Класс защиты | IP 54 |
Номинальная скорость вращения | 2850 об/мин |
Метод Установки | Втулочное ? 32 мм |
Конструкция вала | Две полости |
Напряжение электромагнитного клапана | 220-240 или 110-120 или 24 В |
Тип модели | 2 ступенчатая с электромагнитным клапаном |
Производительность 2-ой ступени при давлении 11 бар и вязкости 1,8 сСт для Керосина | 31 л/ч |
Заводские установки для низкого давления | 9 Бар |
Заводские установки для высокого давления | 22 Бар |
