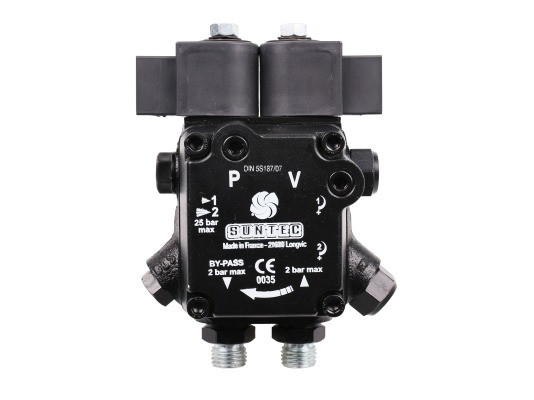

Топливный насос Suntec AT2 45 D 9538 6P 0500

55 000 ₸
- В наличии
- Код: 1225
+7 (776) 807-08-77
возврат товара в течение 14 дней по договоренности
Описание
Характеристики
Информация для заказа
Описание товара
Шестеренчатый насос AT2 45 D 9538 6P 0500 предназначен для перекачивания дизтоплива к форсунке. Маркировка «D» указывает на правосторонний выход на линию подачи и вращение вала против часовой стрелки. Модель используется для оснащения горелок небольшой мощности, не выше 1000 кВт, и относится к серии двухступенчатых устройств с управляющими ЭМ клапанами.
Особенности
- Главным функциональным узлом является зубчатая пара. При вращении вала рабочая жидкость поступает из резервуара на механизм, который выталкивает ее к золотниковым клапанам низкого и высокого давления.
- Встроенный фильтр предварительно очищает горючее от ржавчины, песка и других посторонних вхождений размером от 150 мкм.
- Золотники регулируются затяжкой винта, размещенного на внешней стороне корпуса.
- Первый электромагнитный клапан байпаса переключает два режима. Второй отсекает дизтопливо от линии форсунки. Управление происходит с панели топливной горелки.
- По умолчанию насос настроен для подключения к 2-трубной системе. При монтаже в однотрубную установку необходимо заменить байпасную заглушку на стальную, закрыв отверстие обратной линии.
Преимущества модели:
- стандартные отверстия для подключения контрольных приборов;
- переключение между двумя режимами работы с разным давлением подачи;
- разборный сетчатый фильтр предварительной очистки;
- простая настройка каждой ступени;
- возможность установки в одно- и двухтрубные системы.
Оборудование полностью испытано и соответствует требованиям безопасности. Использование стандартных размеров расширяет возможности подключения насосов к горелкам популярных брендов, а унификация упрощает замену на другие устройства этого производителя.
Основные атрибуты | |
---|---|
Производитель | Suntec |
Страна производитель | Франция |
Пользовательские характеристики | |
Вид перекачиваемой жидкости | ДТ |
Серия насоса | AT2: два режима работы (1 форсунка / 2 режима давления), со встроенным электромагнитным клапаном в линии |
Производительность при давлении 11 бар и вязкости 5 сСт | 46 л/ч |
Производительность для 2-ой ступени при давлении 11 бар и вязкости 5 сСт | 31 л/ч |
Диапазон давления на форсунку | от 8 до 25 Бар |
Метод Установки | Втулочное ? 32 мм |
Всасывающая и обратная линия | ? дюйма NPTF(коническая резьба) - 6,35мм |
Тип модели | 2 ступенчатая с электромагнитным клапаном |
Направление вращения вала (со стороны вала) | D: вращение против часовой стрелки / форсунка справа |
Установка заглушки байпаса | P: заглушка байпаса установлена в обратную линию для двухтрубной системы |
Конструкция вала | Одна полость |
Выход на форсунку | ? дюйма - 3,175мм |
Порт манометра | ? дюйма - 3,175мм |
Порт вакуумметра | ? дюйма - 3,175мм |
Функция клапана | Регулировка давления |
Сетчатый фильтр Открытая область: | 6 см2 |
Сетчатый фильтр Размер отверстия: | 150 µм. |
Диаметр Оси (Вала) | 8 мм |
Заглушка байпаса | Устанавливается в обратную линию для двухтрубной системы и снимается ключом-шестигранником размером 4 мм для однотрубной системы |
Заводские установки для низкого давления | 9 Бар |
Заводские установки для высокого давления | 22 Бар |
Эксплуатационная вязкость | от 2 до 12 мм2 /с (сСт) |
Температура топлива | от 0 до +60 ?C макс. в насосе |
Максимальное давление электромагнитного клапана | 25 Бар |
Давление на входе | 2 бар макс. |
Давление на выходе | 2 бар макс |
Высота всасывания | Макс. 0,45 бар вакуума для предотвращения отделения воздуха от топлива |
Номинальная скорость вращения | 2850 об/мин |
Максимальная скорость вращения | 3600 об/мин |
Вращающий момент | 0.10 Н.м |
Напряжение электромагнитного клапана | 220-240 или 110-120 или 24 В |
Потребление электромагнитного клапана | 9 Вт |
Класс защиты | IP 54 |
Вес | 1.3 кг |
Основные | |
Вес | 1.3 кг |
