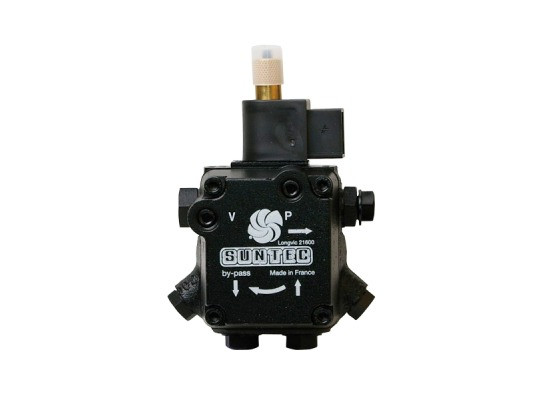

Дизельный насос AP2 65 C 9511 4P 0500 входит в линейку устройств с двумя режимами давления, регулируемыми электромагнитным клапаном «нормально открытого» типа. Запорная функция не предусмотрена конструкцией, обеспечивается внешним запирающим клапаном. Модель подходит для комплектации наддувных горелок большинства производителей: Lamborghini, Weishaupt, Ecoflam и др.
Конструктивные особенности
В базовой сборке насос готов к монтажу в 2-трубную систему. При выборе однотрубной конфигурации топливопровода заглушка байпаса вынимается и возвратное отверстие перекрывается.
Главным рабочим элементом является шестеренчатый механизм, которые всасывает дизтопливо из резервуара и перемещает к клапану, регулирующему давление. Зубчатая пара вращается против часовой стрелки.
Горючее проходит через встроенный фильтр, избавляясь от мелких частиц мусора, грязи и примесей величиной от 150 мкм. Требуется регулярная промывка сетки для максимального улавливания загрязнений.
Режим высокого давления включается при активном клапане (закрытое положение). Байпасный канал перекрыт, горючее нагнетается на линию форсунки под определенным давлением (заводская настройка на 22 атмосфер).
Режим низкого давления срабатывает при неактивном ЭМ клапане (открытое положение). Канал байпаса открыт, и перекачиваемая жидкость отправляется на форсунку через перепускное отверстие муфты под давлением 9 бар (возможна самостоятельная настройка с помощью затяжки/ослабления винта).
Главными достоинствами являются:
- 2 ступени нагнетания;
- отдельная настройка режимов подачи топлива;
- высокая производительность – 84 л/ч при давлении 11 атм. и вязкости 5 сСт;
- стандартные порты для подключения контрольно-измерительных устройств в соответствии с ISO 228/1;
- обслуживаемый фильтр-сетка с открытой областью 6 см?;
- высокая герметичность корпуса, степень IP54;
- значительный эксплуатационный ресурс.
Основные атрибуты | |
---|---|
Производитель | Suntec |
Страна производитель | Франция |
Вес | 1.3 |
Дополнительные характеристики | |
Вид перекачиваемой жидкости | ДТ |
Серия насоса | AP: 2-ступенчатая модель (одна форсуночная линия и два режима давления), без запорной функции |
Сетчатый фильтр Размер отверстия: | 150 µм. |
Максимальное давление электромагнитного клапана | 25 Бар |
Сетчатый фильтр Открытая область: | 6 см2 |
Порт вакуумметра | ? дюйма - 3,175мм |
Давление на выходе | 2 бар макс |
Функция клапана | Регулировка давления без функции запирания |
Диаметр Оси (Вала) | 8 мм |
Вес | 1,3 кг |
Выход на форсунку | ? дюйма - 3,175мм |
Вращающий момент | 0,12 Н.м |
Производительность при давлении 11 бар и вязкости 5 сСт | 84 л/ч |
Порт манометра | ? дюйма - 3,175мм |
Заглушка байпаса | Устанавливается в обратную линию для двухтрубной системы и снимается ключом-шестигранником размером 4 мм для однотрубной системы |
Эксплуатационная вязкость | от 2 до 12 мм2 /с (сСт) |
Давление на входе | 2 бар макс. |
Диапазон давления на форсунку | от 8 до 25 Бар |
Всасывающая и обратная линия | ? дюйма NPTF(коническая резьба) - 6,35мм |
Направление вращения вала (со стороны вала) | C: вращение против часовой стрелки / форсунка слева |
Максимальная скорость вращения | 3600 об/мин |
Установка заглушки байпаса | P: заглушка байпаса установлена в обратную линию для двухтрубной системы |
Производительность для 2-ой ступени при давлении 11 бар и вязкости 5 сСт | 64 л/ч |
Температура топлива | от 0 до +60 ?C макс. в насосе |
Высота всасывания | Макс. 0,45 бар вакуума для предотвращения отделения воздуха от топлива |
Потребление электромагнитного клапана | 9 Вт |
Класс защиты | IP 54 |
Номинальная скорость вращения | 2850 об/мин |
Метод Установки | Втулочное ? 32 мм |
Конструкция вала | Одна полость |
Напряжение электромагнитного клапана | 220-240 или 110-120 или 24 В |
Тип модели | 2 ступенчатая с электромагнитным клапаном |
Заводские установки для низкого давления | 9 Бар |
Заводские установки для высокого давления | 22 Бар |
- Цена: Цену уточняйте
