Описание товара

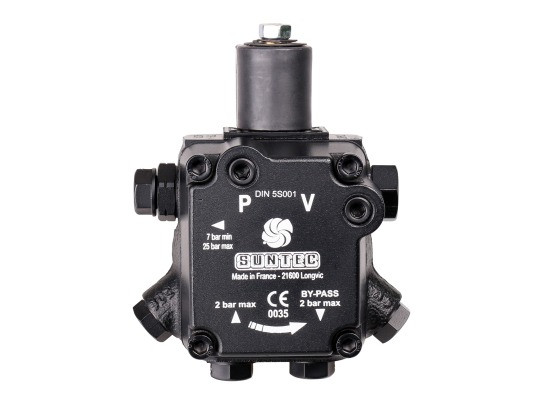

Жидкотопливный шестеренчатый насос AS 47 A K 1613 6P 0500 снабжен электромагнитным клапаном регулировки давления с функцией запирания для оперативного прекращения и возобновления подачи горючего, вне зависимости от скорости вращения двигателя. Используется для комплектации большинства маломощных горелок популярных брендов, таких как BALTUR, ELCO, LAMBORGHINI, Riello, Giersch и других.
Особенности и характеристики
- Модель имеет правосторонний выход на форсунку. Приводной вал вращается по часовой стрелке.
- Благодаря специальному уплотнению вала, выполненному из витона, насос может использоваться не только для дизельного топлива, но и для керосина.
- Производительность агрегата зависит от давления на форсунку, составляет 39 л/ч при давлении 11 бар и вязкости 5 сСт (для дизтоплива) и 27 л/ч при вязкости 1,8 сСт (для керосина).
- Предельно допустимое давление на входе и выходе – 2 бар.
- В базовом исполнении модель предназначена для монтажа в 2-трубную систему. Для 1-трубной конфигурации заглушка байпаса с обратной линии должна быть извлечена и вместо неё установлена стальная заглушка с шайбой.
- Стравливание воздуха осуществляется автоматически в двухтрубной системе и может быть ускорено с помощью ослабления заглушки в отверстии манометра. Для систем с одной трубой воздух выходит при открытии порта манометра.
Принцип работы
- Шестерёнчатый механизм всасывает топливо из ёмкости через встроенный фильтр грубой очистки, направляет его к клапану, регулирующему давление подачи, и затем – к форсунке.
- При неактивном ЭМ клапане канал байпаса открыт. Активация электромагнитного клапана закрывает канал байпаса, и срабатывает функция отпирания.
- Горючее, не поступившее на форсунку, сливается обратно в бак при 2-трубной системе или направляется во всасывающую линию при однотрубной конфигурации топливопровода.
Основные достоинства:
- электромагнитный клапан регулировки давления с запорной функцией;
- соединительная резьба согласно ISO 228/1;
- втулочный способ установки, стандарт EN 225;
- встроенный фильтр для защиты рабочего механизма от повреждений и поломок;
- возможность монтажа в двух- или однотрубную систему.
Надежное и долговечное оборудование французского производителя пользуется популярностью среди пользователей.
Основные атрибуты | |
---|---|
Производитель | Suntec |
Страна производитель | Франция |
Вес | 1.1 |
Дополнительные характеристики | |
Вид перекачиваемой жидкости | Керосин и ДТ |
Серия насоса | AS: регулировка давления и электромагнитный клапан байпаса |
Сетчатый фильтр Размер отверстия: | 150 µм. |
Максимальное давление электромагнитного клапана | 25 Бар |
Сетчатый фильтр Открытая область: | 6 см2 |
Порт вакуумметра | ? дюйма - 3,175мм |
Давление на выходе | 2 бар макс |
Функция клапана | Регулировка давления и запирание |
Диаметр Оси (Вала) | 8 мм |
Вес | 1.1 кг |
Выход на форсунку | ? дюйма - 3,175мм |
Вращающий момент | 0.10 Н.м |
Производительность при давлении 11 бар и вязкости 5 сСт | 39 л/ч |
Порт манометра | ? дюйма - 3,175мм |
Производительность при давлении 11 бар и вязкости 1,8 сСт для Керосина | 27 л/ч |
Заглушка байпаса | Устанавливается в обратную линию для двухтрубной системы и снимается ключом-шестигранником размером 4 мм для однотрубной системы |
Эксплуатационная вязкость | от 1 до 12 мм2 /с (сСт) |
Давление на входе | 2 бар макс. |
Диапазон давления на форсунку | от 7 до 14 Бар |
Заводские установки давления | 9 Бар |
Всасывающая и обратная линия | ? дюйма NPTF(коническая резьба) - 6,35мм |
Направление вращения вала (со стороны вала) | A: вращение по часовой стрелке / форсунка справа |
Максимальная скорость вращения | 3600 об/мин |
Установка заглушки байпаса | P: заглушка байпаса установлена в обратную линию для двухтрубной системы |
Температура топлива | от 0 до +60 ?C макс. в насосе |
Высота всасывания | Макс. 0,45 бар вакуума для предотвращения отделения воздуха от топлива |
Потребление электромагнитного клапана | 9 Вт |
Класс защиты | IP 54 |
Номинальная скорость вращения | 2850 об/мин |
Метод Установки | Втулочное ? 32 мм |
Конструкция вала | Одна полость |
Напряжение электромагнитного клапана | 220-240 или 110-120 или 24 В |
Тип модели | 1 ступенчатая с электромагнитным клапаном |
