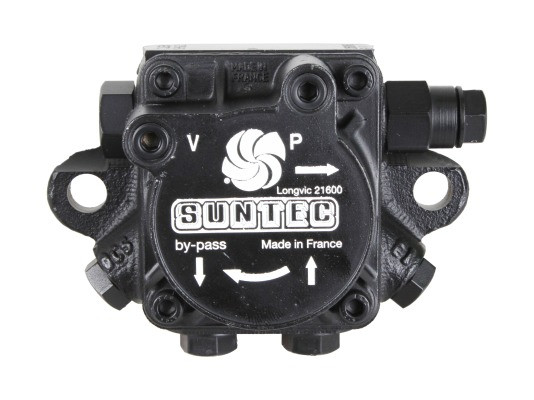

Насос для горелок Suntec AE 97 C 7296 3P
84 882 Тг.
- В наличии
- Код: 1149
Жидкотопливный насос SUNTEC для горелок AE 97 C 7296 3P представлен европейским производителем отопительного оборудования — фирмой SUNTEC. Широкое применение нашел при комплектации горелочных устройств индустриальных и частных систем отопления и служит для подачи дизтоплива к форсункам под давлением.
Принцип действия
Оборудование отличается функциональностью и одновременно простым устройством. Основным рабочим узлом шестеренчатого насоса для горелок является зубчатая пара, с помощью которой происходит всасывание и нагнетание дизельного топлива в систему форсунок под давлением от 8 до 28 бар. Вращение однополостного вала диаметром 8 мм осуществляется против часовой стрелки, что подтверждает латинская буква «C» в названии модели.
Всасывающая и обратная магистрали имеют стандартное резьбовое соединение G?", а порта для приборов КИП и выход на форсунку имеют выход G1/8".
Для ускоренного выпуска воздуха при первом запуске рекомендуется ослабить заглушку манометра. В процессе работы при однотрубном типе подключения, воздух выходит через линию форсунки, при двухтрубном — удаляется автоматически.
По желанию заказчика насос SUNTEC для горелок может быть дополнительно оборудован электромагнитным клапаном, который будет выполнять запорную функцию.
Технические параметры:
- высокая скорость подачи топлива — 132 л/ч;
- диаметр фланцевого соединения с электроприводом — 54 мм;
- максимальная частота вращения вала — 3600 об/мин;
- диаметр отверстия на предварительном сетчатом фильтре — 150 мкм;
- небольшие габариты и малый вес устройства — 1,3 кг.
Насос для горелок AE 97 C 7296 3P изготовлен в соответствии с международными требованиями безопасности и отвечает европейским сертификатам качества EN 225 и ISO 228/1.
| Основные атрибуты | |
|---|---|
| Производитель | Suntec |
| Страна производитель | Франция |
| Пользовательские характеристики | |
| Вид перекачиваемой жидкости | ДТ |
| Серия насоса | AE: базовая модель без функции запирания |
| Сетчатый фильтр Размер отверстия: | 150 µм. |
| Сетчатый фильтр Открытая область: | 20 см2 |
| Порт вакуумметра | ? дюйма - 3,175мм |
| Давление на выходе | 2 бар макс |
| Функция клапана | Регулировка давления без функции запирания |
| Диаметр Оси (Вала) | 8 мм |
| Вес | 1.3 кг |
| Выход на форсунку | ? дюйма - 3,175мм |
| Вращающий момент | 0.14 Н.м |
| Производительность при давлении 11 бар и вязкости 5 сСт | 132 л/ч |
| Порт манометра | ? дюйма - 3,175мм |
| Заглушка байпаса | Устанавливается в обратную линию для двухтрубной системы и снимается ключом-шестигранником размером 4 мм для однотрубной системы |
| Эксплуатационная вязкость | от 2 до 75 мм2 /с (сСт) |
| Давление на входе | 2 бар макс. |
| Диапазон давления на форсунку | от 8 до 28 Бар |
| Заводские установки давления | 14 Бар |
| Всасывающая и обратная линия | ? дюйма NPTF(коническая резьба) - 6,35мм |
| Направление вращения вала (со стороны вала) | C: вращение против часовой стрелки / форсунка слева |
| Максимальная скорость вращения | 3600 об/мин |
| Установка заглушки байпаса | P: заглушка байпаса установлена в обратную линию для двухтрубной системы |
| Температура топлива | от 0 до +60 ?C макс. в насосе |
| Высота всасывания | Макс. 0,45 бар вакуума для предотвращения отделения воздуха от топлива |
| Номинальная скорость вращения | 2850 об/мин |
| Метод Установки | Фланцевое ? 54 мм |
| Конструкция вала | Одна полость |
| Тип модели | Базовая |
- Цена: 84 882 Тг.
